CMOS门阵列单元电路的设计及其版图分析

CMOS门阵列单元电路的设计

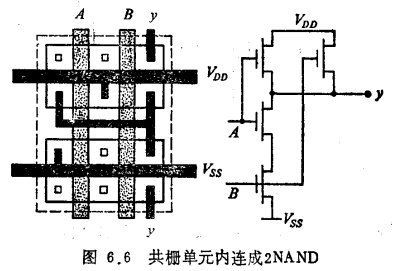

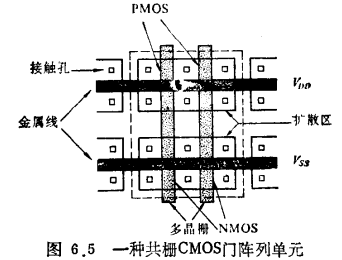

单元电路是多样化的。CMOS门阵列单元一般是NMOS和PMOS共栅型的。图6.5是一种CMOS行单元的简单例子。它包含有两对共栅管与一些预工艺的接触孔。行内的金属连线可以将这些管子连成一些基本电路。如图6.6所示,在一个单元内连成2输入端与非门(2NAND),也可以用行内几个单元连成稍复杂一点的基本逻辑电路,如XOR、XNOR及DFF等。

CMOS门阵列单元电路的设计

图6.7是另一种较实用的共栅单元电路的版图。它包括三对CMOS管,一条穿越单元行的多晶线,还有内部栅接触孔(图中未画出)。每个单元有四条在间隙通道内的导电多晶线,作为一层通道布线。

CMOS门阵列单元电路的设计

某些公司采用不共栅的CMOS门阵列单元,同样可以连成各种基本电路。由上述实例可见,门阵列的单元电路不是真正的门电路,而是由一些可以内连成逻辑单元电路的管子及一些辅助内连的元件及接触孔等所组成。这样的单元比已连好的门电路具有更大的灵活性。

CMOS门阵列单元电路的设计
