简单控制电路基本电路及其特性解析

计算机中，控制器发出各种控制命令指挥进入数据通道里的数据进行操作和运算。整个程序指令的执行，往往需要一步步发出控制命令，进行连续操作和运算才能完成。控制命令实质上是给出一组控制字讯号，运算电路受这些讯号所控制。

简单控制器

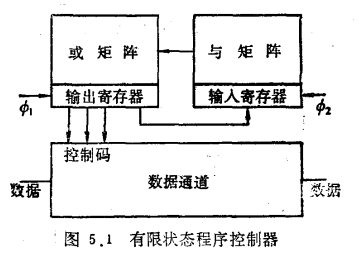

最简单的控制电路是图5.1所示的有限状态程序控制器。它是无输入的自循环PLA结构。AND矩阵的仅有输入是OR矩阵的输出反馈，由此决定下一状态。PLA执行一组固定周期循环的控制状态。当然，控制器必须与数据通道进行同步时钟控制。这样的控制器可以用于数字滤波器等，数据从一边进入数据通道，经过固定操作，在另一边输出。

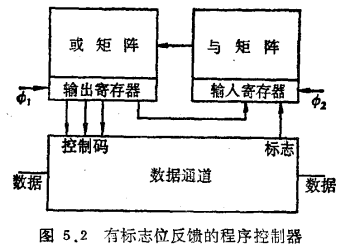

为了扩充上述控制器的功能，可以将运算结果的某些标志符作为AND矩阵的输入反馈。图5.2为具有标志符反馈的有限状态控制器。标志符反馈的存在使下次控制状态与本次运算结果有关。标志符是可以预先设计选定的，例如设output=0，当连续做减法时，若结果为0则下次就自动停止做减法。

图5.3是图5.2的改进和增强，它由OR矩阵输出的控制讯号来控制各种标志符的选择。这样，标志符在运行过程中可以根据设计要求进行变化。
