运算器电路堆栈控制电路及框图电路解析

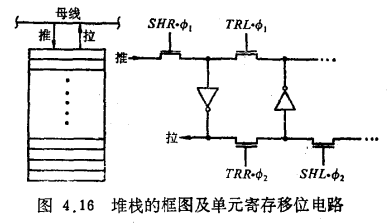

堆栈是由一组移位寄存器所组成，具有后进先出（LIFO）的功能。图4.16是它的功能框图和单元电路图，用于保存中断点的数据。

运算器电路堆栈

堆栈具有三种操作功能：

1、将母线上的数据不断推入寄存（即“推”）；

2、保存这些数据；

3、将所存数据按后进先出的顺序输到母线上去（即“拉”）。如图4.16所示，它有4个控制讯号以组合成上述三种操作：

SHR●ф1，TRR●ф2一一一右移（推入）；

TRL●ф1，TRR●ф2一一一保持；

SHL●ф2，TRL●ф1一一一左移（拉出）；

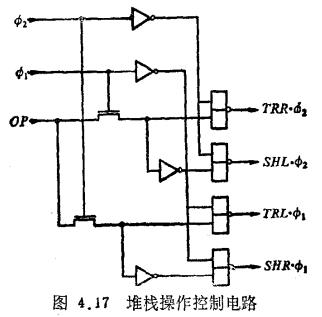

操作的控制可以用图4.17所示的随机逻辑来实现，用一个控制字操作码OP脉冲来决定下一个时钟周期堆栈的操作：

OP在ф2期间为高电平，下周期为推入；

OP在ф1期间为高电平，下周期为拉出；

OP=0，数据保持。

运算器电路堆栈

上述的结果可以从图4.17的工作波形分析而得。
