运算器电路寄存器堆及双港寄存器电路图示解析

信息来源: 时间:2022-4-21

运算器电路寄存器堆及双港寄存器电路图示解析

寄存器堆

在任何运算器中,为了执行比较高级的指令需要有一批寄存器,它们有两方面的用途:
1、计算时作为工作寄存器,提供或寄存运算过程中的中间数据。
2、作为存储指示器,包括程序计数、堆栈、库等。

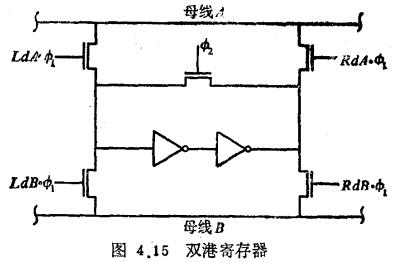

由于数据通道一般采用双母线结构(Bus A和Bus B),因此要求寄存器也是双港结构,可以与A、B母线相互传输数据。图4.15为这种寄存器的电路图(E/D MOS形式)。

运算器电路寄存器堆

由于母线在Ф2期间预充,数据的传输在Ф1期间进行。由两级E/DMOS反相器及Ф2控制门组成准静态触发器,寄存数据。它通过4个控制门管与A、B母线联系。控制讯号来自控制器,它们的功能如下:

LdA●Ф1——母线A上的数据写入寄存器;

LdB●Ф1——母线B上的数据写入寄存器;

RdA●Ф1——寄存器向母线A送数;

RdA●Ф1——寄存器向母线B送数。
