算术逻辑单元（ALU）配套电路的寄存器及控制器等解析
信息来源： 时间：2022-4-19
算术逻辑单元（ALU）配套电路的寄存器及控制器等解析
1、输入寄存器

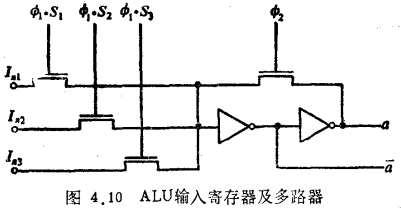

ALU要用于计算机系统，进行各种运算，必须在输入和输出配上一套寄存器。输入寄存器要有选择功能，以便根据控制器的命令选择各种数据来源，如母线、各种寄存器、移位器或累加器等。图4.10为ALU的一种输入寄存器。
选讯号只能有一个，Si由控制讯号译码而得。选上的数据源在ф1·Si，为高电平时输入，作运算准备，ф2期间数据自保，同时送ALU进行运算。
ф1·Si，讯号产生电路作为Si控制字的缓冲器，如图4.11所示。在ф2期间Si输入，在ф1期间由Si和ф1两者相与输出，控制ALU输入寄存器的输入数据源。
2、输出寄存器

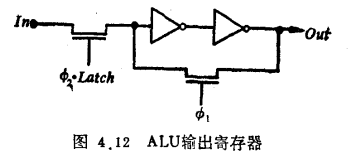

接ALU的输出，与输入寄存器基本相似，但时序相反。图4.12为它的电路图。ф2期间由控制命令L将ALU的运算结果输到寄存器，ф1期间动态保持。
3、运算控制字驱动器
由图4.5可见，控制字K、P、R为各位运算所共用，驱动的负载较重，因此每个控制字均要配上如图4.13所示的驱动器。它的时序为ф1期间锁存来自控制器的讯号，ф2期间输出到ALU进行运算。
