算术逻辑单元加速进位电路及其应用改进方法

加速进位

Manchester进位链的速度的限制决定于最坏情况:所有进位管均被打开,从最高位向最低位C-1放电。如果位数较多,串联的门管多,则放电很慢,起不到高速进位的效果。

为了解决这个问题,要对上述的进位链作些适当的改进,方法如下:

1、加缓冲级

为了避免从最高位直接向最低位放电,在进位链的中间插上一些缓仲级,把长的放电路径缩短成若干段。例如,每四位加一级缓冲级,放电路径只经过四个门管。缓冲级是由两级反相器所组成,如图4.6所示。Ci通过Pi控制的门管不向Ci-1结点放电,而通过缓冲器的下管向地放电。

算术逻辑单元加速进位

2、超前进位(旁通进位)

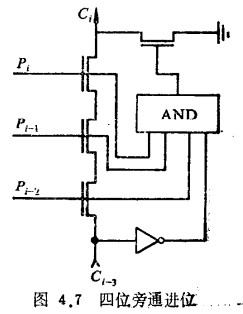

也对进位链进行分段。高位上加一个旁通放电管,如图4.7所示。当所有进位门管均被P打开,且最低位Ci-3,为低电平时,通过控制“与”门将旁通管打开,使Ci通过旁通管直接向地放电,不必通过任何进位管,由此达到超前高速进位。

算术逻辑单元加速进位

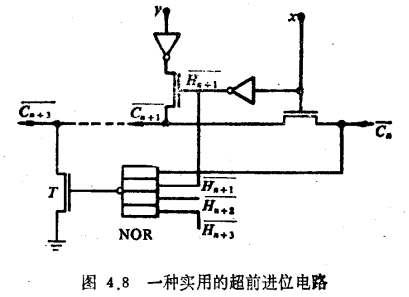

这种进位链已普遍应用于各种高速CPU及乘法器等。以下将介绍一种用于16位CPU中的具有超前进位的快速进位链。如图4.8所示,进位讯号采用反码形式,x起到P的作用,y与image.png结合起到K的作用。

算术逻辑单元加速进位


image.pngimage.png均为低电平时,旁通管T导通,image.png直接向地放电至低电平。

3、CMOS静态方式

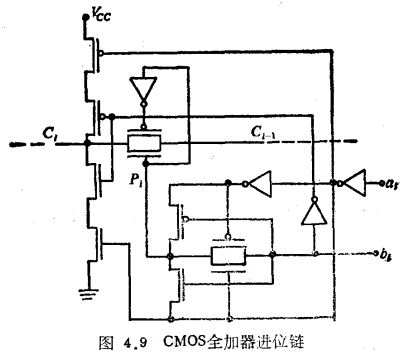

进位链采用静态方式就不需要时钟预充,可以异步工作,一旦给出运算数α和b,进位链马上工作,由此也可以提高速度。为了降低静态电路的功耗,必须采用CMOS电路。图4.9就是一种静态CMOS Manchester全加进位链。类似NMOS的进位链,传输门控制讯号image.png,而Ki讯号也由image.png直接相与而组成,中间应插入缓冲级。

算术逻辑单元加速进位
