运算电路的算术逻辑单元(ALU)和串行进位链框图解析

运算电路是计算机的核心,它可以根据控制器的命令对各种输入数据进行处理、输出。

第一节 算术逻辑单元(ALU)

算术逻辑单元是进行各种基本运算的部件,包括加、减算术运算,逻辑运算(逻辑乘image.png、逻辑加image.png、按位加image.png)以及移位运算等,其中最主要的是加法。

一、串行进位链

由全加器组成一级级串行工作方式。全加法的逻辑如图4.1所示。αi和bi为第i位的运算数,Ci-1,为前一位的进位,Ri为本位计算结果,Ci为本位进位。

串行进位链

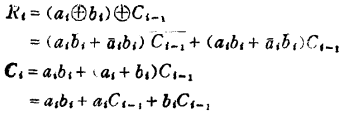

由逻辑关系得:

串行进位链

由此可知,每一位进行全加必须有三个数,即两个本位运算数αi和bi,一个前位的进位Ci-1。αibi在运算前同时与其他位一起给定,而Ci-1,只有等低位运算完毕后才能得到,运算中必然会形成一位等一位的状况,这样一种进位的方式叫做串行进位链,图4.2为它的框图。它的结构比较直观简单,但是运算速度较慢,位数越多,矛盾越突出。

串行进位链

图4.2的C-1是最低位的进位输入,它可以作数据加1或减1之用,在进行减法运算时也需要用它。

减法可以用加法实现:

串行进位链

因此,为了实现(α-b)运算,可先将b求其反码b,与α相加,同时最低位加1,即设置C-1=1。

另外,逻辑乘、加、无进位按位加,很方便利用全加器中已形成的中间数据,如αi·bi,(αi+bi)及(a⊕b)。
