NMOS DRAM单元阵列及读放电路图分析

本节将较全面地介绍各个子电路的形式。为了具体化，我们将以某种典型的NMOSDRAM为例。

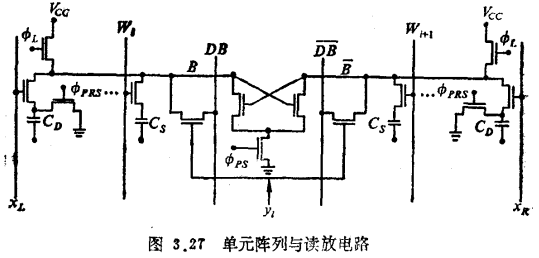

图3.27中包括单元、虚单元和S/R，是阵列中的一个小局部。采用半电荷虚单元，ф_PRS是使CD上存储电荷置“0”的脉冲。输出为两对数据母线，与上节介绍的情况相同。左右各设一条虚单元字线XL，及XR。фL为位线预充时钟。
