P沟道MOS管触发器的基本原理电路详解

信息来源: 时间:2022-2-10

P沟道MOS管触发器的基本原理电路详解

MOS管P-沟道触发器的一种电路示于图7-9。触发器也叫做“双稳多谐振荡器”。当输出1为两个逻辑电平之一时,翰出就位于另一个逻辑电平,反之亦然。每种状态都是稳定的。晶体管Q1和Q2都接成共栅-漏组态,它们在触发器的两边各起一个负荷电阻的作用。和倒相器情况一样,负荷晶体管的跨导应为有源晶体管Q3,Q4,Q5和Q6跨导的十分之一左右。输入逻辑讯号还是-Vo和V伏。

如果-Vo伏的负脈冲加到输入1,晶体管Q3导通,电流就经负荷晶体管Q1。节点A(与出连在一道)立刻升到零电位。然后,节点A的电压又加到晶体管Q5的栅极上,由于这时A点电压几乎是零伏,因而Q5就关断而处于非导电的状态。只要Q6不导通,Q5一关断,节点B的电位就马上降落到-Vo伏;这样,输出2就变成-Vo。这时,节点B的负电压又加到晶体管Q4的栅极从而使它处于开通状态。这就确保了触发器的输出状态不会变化,纵使是输人端1加上“负脈冲”(这里恐有误,似乎应改为“正脈冲”—解者注)而使Q3的栅极回到零电位以至关断Q3时,其输出状态也仍然不变。如果要再改变触发器的状态,Q6的栅极必须加上-Vo伏的负脈冲。

P沟道MOS管触发器

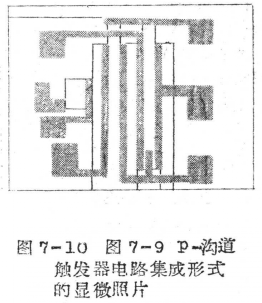

模仿上述的讨论,同样可以说明,开关动作相反时,输出又怎样恢复到它原来的状态。应当注意一个时刻只能有一个输入加到触发器。如果负脈冲同时加到输入1和翰入2,Q3和Q6就导通,而Q4和Q5却为关断状态。最终,在两种稳定状态中,触发器必返其一,不过,触发器究竟回到哪一种状态却是不确定的。图7-10的显微照片为图7-9触发器电路的集成型式。
