解析MOS源跟随器电路及其结构特性

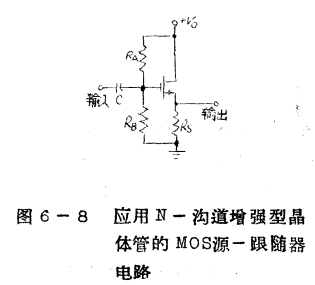

MOS源跟随器电路可以达到输入阻抗高而输出阻抗低的目的,这时增益稍小于1,同时讯号相位没倒相。源跟随器的电路结构示于图6-8。和MOS放大器一样,偏置电阻RA和RB的阻值足够高,因而增益的表示式不包含RA和RB,隔直电容C的情况也是这样。

MOS源跟随器

应用图6-3MOS的等效电路,我们就可以按照6.3.1所用的程序来推导MOS源跟随器的增益。推导过程,完全依照前面的思路。源跟随器低频增益的结果为

MOS源跟随器

对于饱和特性良好的MOS晶体管,放大因子μ=8gm RD远大于1,那么(6·19)便简化为:

MOS源跟随器

因为晶体管本身的输入阻抗是如此地高,因而源跟随器的输入阻抗受到电阻RA和RB的限制,低频时,输人阻抗为

MOS源跟随器

低频时源跟随器的输出阻抗为

MOS源跟随器
