MOS晶体管的检测及其测量方法和输出、入特性详解分析

MOS晶体管的检测

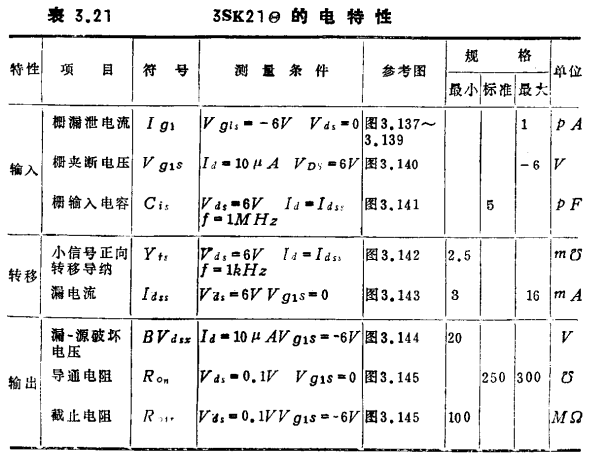

同其它四端器件一样,亦有输入特性、转移特性、输出特性等特性。现以N沟道耗尽型斩波器用的MOS场效应晶体管3SK21日为例说明检测方法(参见表3.21)。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

测量栅漏泄电流相当于测量氧化层绝缘膜的漏泄电阻(6Ⅹ1012Ω以上),应完全在静电屏蔽的条件下进行,场效应晶体管管座玻璃的外表面漏电也有图3.137那样的问题。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

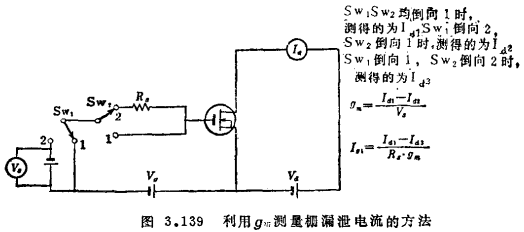

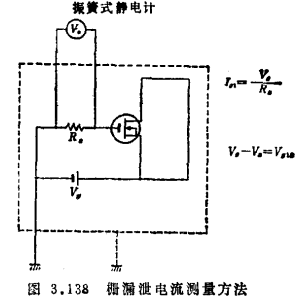

为了直接测量,应采用高输入电阻的振簧式静电计,如图3.138所示,但亦可用图3.139所示的藉助gm的简便方法。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

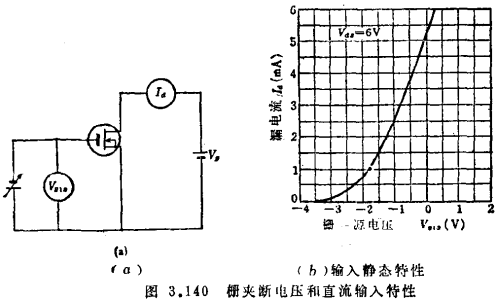

比栅夹断电压更负的输入信号不被传递,图3.140给出测量方法和特性图。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

栅输入电容,就其结构而言完全是一个电容器,但根据其在表面、氧化膜中和界面处存在的电荷,而呈现MOS结构所特有的电压依从关系(参见图3.141)。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性

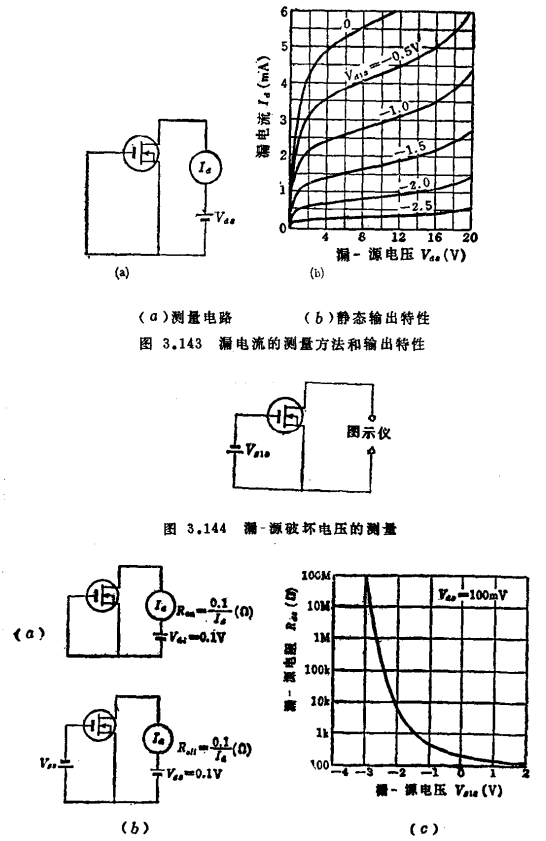

等于gm的正向转移导纳,等效于直流gm的漏电流测量方法及其特性分别示于图3.142、图3.143。输出特性中的漏-源破坏电压,导通电阻和截止电阻的测量,分别如图3.144、图3.145所示。

MOS晶体管的检测、MOS晶体管的测量、MOS晶体管输出入特性
