MOS场效应晶体管如何构成显示电路及其电路图分析

MOS场效应晶体管显示电路

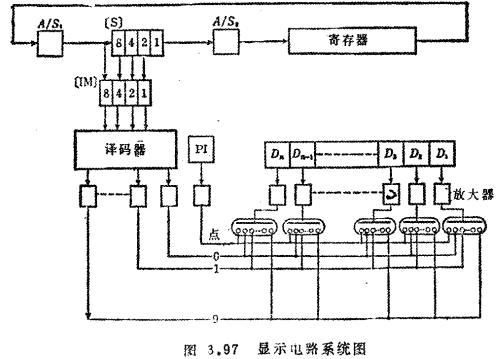

属于串行同步式计算机中的台式机所用的显示电路系统,如图3.97所示,是将各位显示时间错开进行显示的扫描显示方式25)。因而,通常只显示1位,具有低功耗和构成元件少等特点。

MOS场效应晶体管显示电路

所用器件有暂存二进制数码的移位寄存器、转变为十进制数的译码器以及规定显示数位的数字计数器。因数字计数器可由前节所述的定时脉冲发生电路构成,此处只谈译码器及其驱动电路。

(1)辉光放电管显示电路及其驱动电路

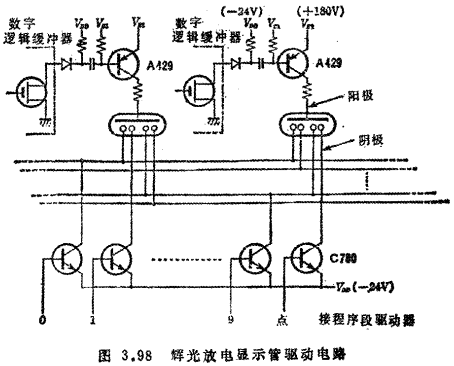

辉光放电管因其特性要求相当高的驱动电压,例如+180V左右,因此,不能用MOS场效应晶体管直接驱动辉光放电管,而必须使用图3.98所示的驱动缓冲器电路。MOS场效应晶体管显示电路。

MOS场效应晶体管显示电路

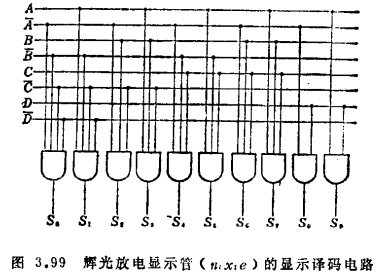

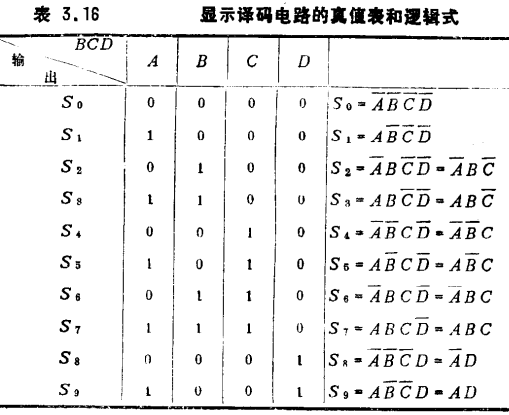

此图中与辉光放电管阴极相连的缓冲器的N-P-N晶体管,当十进制数的电平为0V电位时导通,使辉光放电管发光变亮。MOS场效应晶体管显示电路。因而阴极驱动的转换十进制数的显示电路。其输出电平应处于0V电位。根据这一要求绘出的显示电路的真值表,如表3.16。相应的辉光放电管等的显示电路示于图3.99。

MOS场效应晶体管显示电路

MOS场效应晶体管显示电路

(2)镜嵌型显示管显示电路与驱动电路——1

(荧光数码管、发光二极管等)

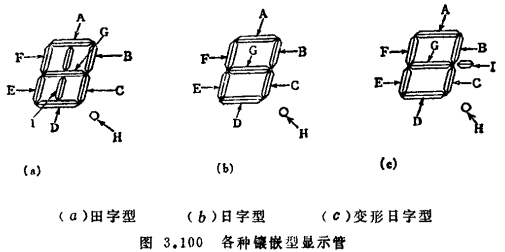

镶嵌型显示管,顾名思义,是各段组合起来构成数字。目前的镶嵌型显示管主要采用图3.100所示的三种。

MOS场效应晶体管显示电路

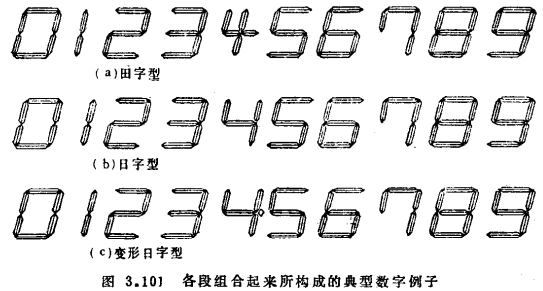

现假定各段的名称如图3.100所示,而显示数字的结构则如图3.101所示。

MOS场效应晶体管显示电路

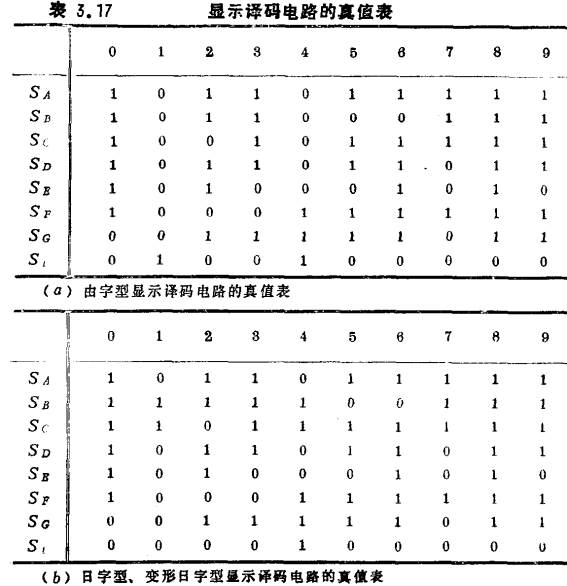

图3.101中的数字与各段的关系,可用表3.17的逻辑表表示。

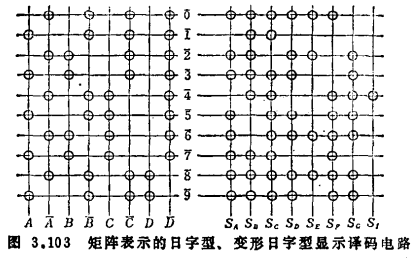

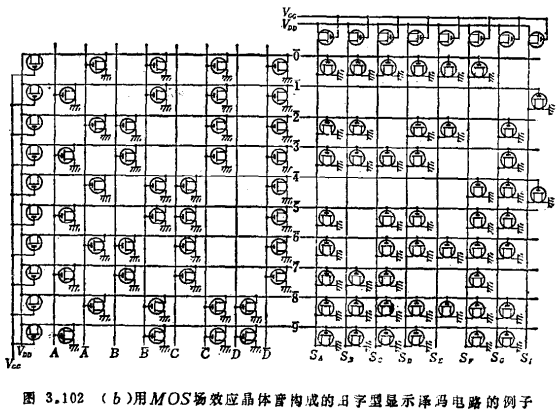

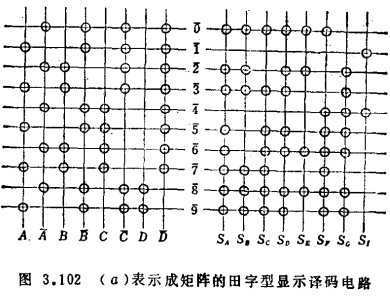

表中的输出电平为“1”电平时,可看作显示管发光变亮。由此表可得对应于镶嵌管各枝A~H、I 的逻辑公式。如构成满足这些公式的逻辑电路,就能得到所需要的电路。图3.102(a)、图3.103给出这三种电路的结构,是采用只读存储器的例子。

MOS场效应晶体管显示电路

MOS场效应晶体管显示电路

广泛使用的镶嵌型显示管多为荧光数码管和发光二极管。驱动电压为负六十几伏至负二十几伏。MOS场效应晶体管可直接驱动。因此包括驱动电路在内的显示译码电路,目前多已集成电路化。

MOS场效应晶体管显示电路

MOS场效应晶体管显示电路
