MOS集成控制电路-随机门-只读存储器等电路工程详解

这种电路是控制计算机的电路,换句话说,是为了对计算处理进行程序控制,将功能信号译成二进制数码,并发出串行编码的指令信号的电路。

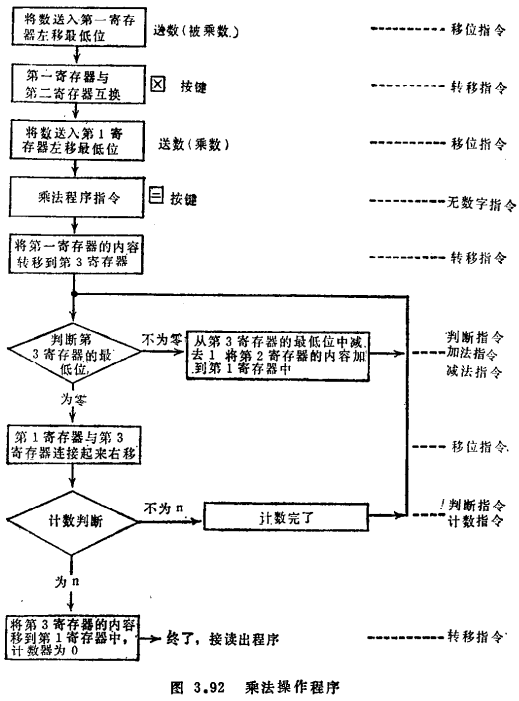

譬如,在进行乘法运算时,按照图3.92的操作程序图发出移位指令、转移指令、判断指令、加法指令和计数指令等,并将这些指令串行编码24)。

由MOS集成电路满足这类功能的电路有如下几种。

(1)由随机门构成的控制电路

控制电路一般由“与-或”门组成,由于信息信号能够程序控制,因而能用随机门构成。

MOS集成控制电路

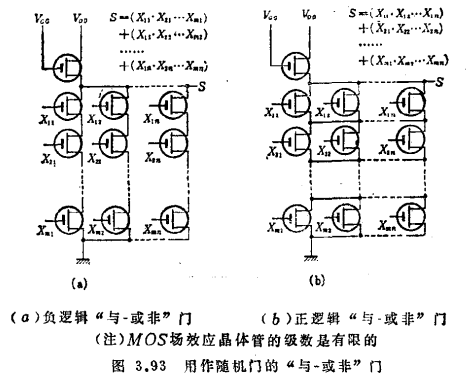

今举图3.93所示的用“与-或非”门构成的例子。由于功能门的占有面积、特性等已预先决定了,这种门用起来方便,但功能块之间相互连线很困难,因此不宜用于大量使用这种门的控制电路。

(2)由只读存储器(ROM)构成的控制电路

MOS集成控制电路

ROM是只读存储器(Read Only Memory)的缩写,若系有比电路,只用正“与非”门构成。MOS场效应晶体管由于电路特性的原因是不能用负“与非”门的。MOS集成控制电路。但由两级正“与非”门可构成“与一或”只读存储器,所以只读存储器有能够程序写入和读出的特点,能很容易地用于控制电路。

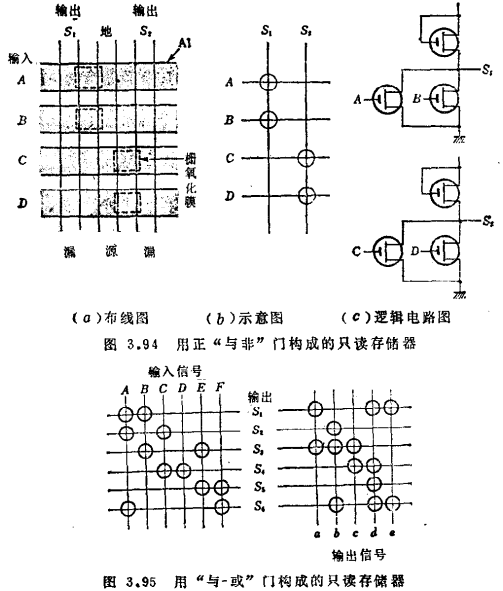

图3.94是只读存储器的结构举例,布线图(a)可表现为示意图(b),图(b)的圆圈代表晶体管的栅,其逻辑图如图(c)所示。图3.95就是“与一或”门的一个例子,逻辑式为

MOS集成控制电路

MOS集成控制电路

(3)用随机存取存储器(RAM)构成的程序电路

RAM是随机存取存储器(Randon Access Memory)的缩写。随机存取存储器与只读存储器不同,在一定时间内有存储的能力。MOS集成控制电路。因此,其特性应充分用于程序电路,但目前用得还不多。此处介绍其电路构成。图3.96是电路结构的一种。

MOS集成控制电路

以上叙述了各种控制电路的结构,至于用何种形式,则要因时制宜。随机存取存储器尚未达到应用阶段,我们认为随研究工作的进行,今后将有所发展。
