动态校零CMOS运放ICL7650的工作原理

长期以来,集成电路设计人员在工艺技术、电路设计方面作不懈的努力,试图解决集成运放在失调、漂移等方面存在的问题。通常,MOS集成运放的失调与漂移均比双极型集成运放来得大;但是,经过合理的电路设计和版图设计,并且采用新工艺(如离子注入工艺)之后,可以将MOS集成运放的失调控制在10毫伏之内,达到双极型集成运放的水平。然而,这种MOS集成运放作为弱信号放大、高精度测量放大、积分器和高分辨率比较器等还存在一些问题,其主要原因是这种MOS集成运放的失调,漂移还太大。为此,人们致力于研究具有良好直流特性的放大器。80年代初,美国Intersil公司研制了用全MOS技术设计的动态较零CMOS运放ICL7650,其失调为0.01微伏,温度漂移为0.01微伏/℃,开环增益达130分贝,共模抑制比为130分贝。可以这样说,动态校零的CMOS运放ICL7650,在直流特性方面已经接近于“理想”运放,从而使集成运放进入了第四代,并确立了MOS运放在模拟集成电路中的重要地位。本节将介绍动态校零CMOS集成运放ICL7650的设计思想,并给出电路结构,同时将要介绍目前在低失调MOS集成运放中所采用的失调电压自动校零技术。

ICL7650的设计思想,实际上是吸取传统的双通道放大器所具有的低失调、低温漂的优点,同时又从电路结构上加以改进,克服传统电路的缺点,使电路适合于单片集成。这种所谓第四代运放设计思想的核心,是利用时钟脉冲控制整个电路,使其分为两个阶段进行工作,第一阶段为放大器误差检测与寄存,第二阶段为校零与放大,从而实现低失调与低温漂。

1、ICL7650的工作原理

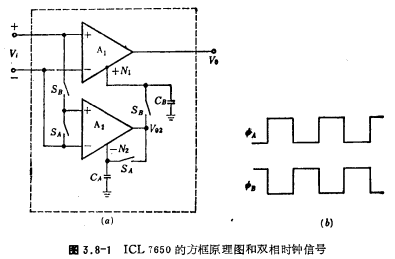

图3.8-1a示出了ICL7650的方框原理图。

ICL7650的工作原理

A1为主放大器,它用来放大输入信号,并输出经它放大后的信号,这个放大器具有较宽的频带和较强的负载能力。A1不仅具有普通运放那样的两个同相与反相输入端;同时还另外设置了一个第三输入端N1,其作用与同相输入端相同,若从N1加入信号,将会在输出端得到经A1放大后的同相信号。

A2为调零放大器;它用来降低主放大器A1的失调电压,不直接对外输出信号,仅作为一种辅助放大器使用。这个电路除有普通运放两个输入端外,与A1一样,也有第三个输入端N2,N2是倒相输入端,即N2加入的信号经A2放大后反相出现在A2的输出端。

开关SA、SB由MOS器件构成的模拟开关,它由双相时钟信号控制(图3.8-1b)。若双端时钟信号分为A相位、B相位时钟信号,当A相位为高电平时,开关SA接通,开关SB断开;当B相位为高电平时,开关SB接通,开关SA断开。时钟信号由电路内部产生,也可从外部加入。

CA、CB是外接电容,它起寄存失调电压的作用。现在我们简要介绍图3.8-1a电路的工作原理。

当双相时钟信号的A相位处于高电平时,开关SA闭合,开关SB断开。从图可知,这一阶段(称第一阶段),A2的输入端闭合,其输出电压只与A2的失调电压有关。在第三个输入端N2则与输出直接连接成全反馈,这时,电容CA寄存了A2放大器的失调电压。当双相时钟信号的B相位处于高电平时,开关SB闭合,开关SA断开,此时为第二工作阶段。从图可知,A2的差分输入端接入了输入信号image.png,由于A2放大器失调电压的存在,它与输入信号一起放大,并送到A2的输出端:与此同时,电容CA寄存的A2失调电压也通过第三输入端N2进行放大。由于A2的差分输入端的等效失调电压对输出端的贡献与N2端的A2的失调电压对输出端贡献正好相消(大小相等,极性相反),因而在A2输出端的信号只与输入信号image.png有关,与A2的失调电压无关,也就是说,由于第一阶段的工作结果,在第二阶段时A2的输出无失调电压成分,即失调已被调零。

再看放大器A1的工作情况,此时A1不仅放大差分输入端的输入信号,而且还放大A1失调电压;与此同时,A2输出端的信号加到A1放大器的N1端,因而A1输出端得到三部分信号,其中两部分与输入信号有关,一部分与A1的失调电压有关,与输入信号image.png有关的成分大于失调电压成分,这样使放大器的失调电压大大降低。

2、ICL7650的输出电压与输入信号、失调电压的关系

为了便于分析,我们作如下四点假设:

(1)Ao1和Ao2分别为主放大器A1和调零放大器A2的放大倍数(从差分输入端输入到输出端);

(2)Ao′1和Ao2分别为从N1和N2作为输入端时放大器A1和A2的放大倍数;

(3)image.png分别为A1和A2等效在输入端的失调电压;

(4)暂不考虑共模抑制比(CMRR)对放大器的影响。

时钟的第一阶段;开关SA闭合,开关SB断开,调零放大器A2输入电压image.png,此时A2的输出电压Vo2由下式表示:

ICL7650的工作原理

化简后得

ICL7650的工作原理

此时,A2的输出电压Vo2全部寄存在电容CA中,即电容CA的电压VCA

ICL7650的工作原理

时钟的第二阶段:开关SB闭合,开关SA断开,输入信号image.png分二个通路进行放大,一部分从A1输入端输入进行放大,这也说明A1对输入信号是连续放大的,输入信号的另一部分被加到A2进行放大,此时,A2的输出电压V0′2由下式给出:

ICL7650的工作原理

由于SA断开,上半周期充入电容CA中的失调电压Vos,又从调零输入端N2进入A2进行放大,这部分的输出电压V0′2

ICL7650的工作原理

以上两部分输出电压在A2输出端的贡献为


上述A2的输出电压寄存在电容CB中,同时也被加到A1的同相输入端N1进行放大,此时主放大器A1的输出电压Vo可表示为

ICL7650的工作原理

式中(A01+A′01A02)为整个放大器的增益,而A01Vos,为失调电压的误差项,该误差项折合到输入端的失调电压Vos为

ICL7650的工作原理

由于A01~A′01,所以

ICL7650的工作原理

由上式可知,电路的失调电压VDS是将A1放大器的失调电压缩小了A02倍。只要使调零放大器A2有足够大的增益,那么失调电压Vos就很小。例如:Vos,为10毫伏,而调零放大器的增益A02=10000倍,则失调电压Vos只有1微伏。

由(3.8-6)式可知,电路的开环电压增益是很高的,可达130分贝左右。

若考虑共模抑制比的影响,那么,通过计算,图3.8-1a电路的共模抑制比为

ICL7650的工作原理

式中CMRR1为A1放大器的共模抑制比。

因此,图3.8-1a电路的共模抑制比是A1放大器共模抑制比的Ao2倍。若CMRR1=60分贝,A02=70分贝,则电路的共模抑制比CMRR为130分贝。

综上所述,ICL7650集成运放是具有高增益、高共模抑制比、低失调和低漂移的高性能运放。

3、ICL7650中的放大器的具体电路

图3.8-1a电路中的A1和A2放大器,其具体电路如图3.8-2所示。

ICL7650的工作原理

调零放大器A2由M1、M2、M4、M5、M7,和M8,组成,其中M1、M2为输入级差分对管,M4、M5为差分放大器的有源负载,M7、M8为输出级电路。主放大器A1由M2、M3、M5,M6和M9~M14组成,其中M2、M3为输入级差分对管,M5、M6为M2、M3的有源负载,M9~M14推挽式输出级电路。由图可知,M2的栅极作为二个放大器共用的反相输入端。

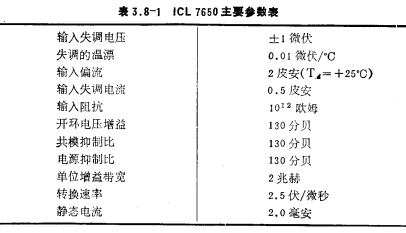

从图上又可看出,调零放大器A2的N2输入端是M6的衬底(背栅),通常衬底电位与源极相连,或低于源极电压,这里,M5的衬底是浮置的,并作为控制栅,它的电压略高于源极电压。当N2端输入一个正电压,由于衬底调制效应,使M5管的阈值电压减小,因M5电流不变,则M5的VGS电压减小,M4的电流减小,从而使M7的电流增大,输出V02下降,因此N2是属于反相输入端。主放大器A1的N1端是M6的衬底(背栅)。同样分析可知,N1是同相输入端。颗便指出,利用衬底作为控制栅极这是ICL7650的比较新颖的设计方法,使电路结构简化。ICL7650的主要参数如表3.8-1所示。

ICL7650的工作原理
